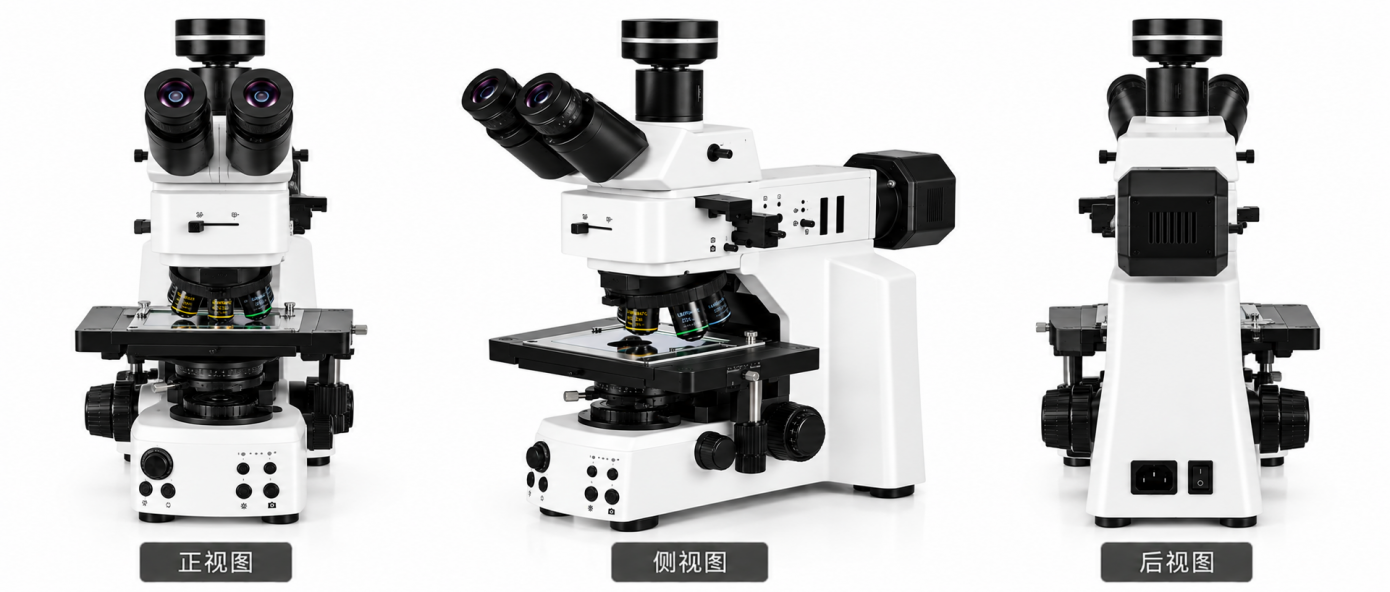

G8 金相显微镜

探索微观世界 · 精于细节

G8 面向金相分析、材料检测、偏光观察及工业显微应用，集高清成像、智能光强管理、实时图像拼接、实时景深扩展和数字图像分析于一体。

产品强调 高清成像、精准观察、稳定可靠，并提供 3 年质保、只换不修的服务承诺。

产品亮点

智能光强管理

首次安装物镜时，可为每颗物镜设定对应的照明强度。

后续切换物镜时，G8 会自动调整到合适的照明亮度；当物镜倍率发生变化时，系统也会自动匹配光强，减少高倍率下图像变暗的问题。

色彩稳定成像

G8 强调不同光照强度下的色彩稳定性。

资料中对比说明：

• 不同光照强度下，色彩可保持较一致

• 相比卤素灯，颜色表现更鲜明

• 卤素灯在不同亮度下可能出现色彩变化

适合对材料颜色、晶粒组织和显微图像一致性要求较高的观察场景。

实时图像拼接

G8 支持实时图像拼接功能。

系统采用图像识别技术，只需移动载物台旋钮，即可将多个视野自动组合为一幅更大的全景图像，为用户提供更宽的观察范围。

PDF 第 2 页以一枚硬币作为案例，展示了多视野拼接后的完整全景图像。

实时景深扩展

对于具有明显高度差、超出单一物镜景深范围的样品，G8 可采集多个焦平面的图像，并将其叠加，生成一幅超景深图像。

PDF 中以 PCB 上不同尺寸电容为示例，展示了景深扩展后的整体清晰效果。

全视场柯勒照明系统

G8 配备全视场明亮、均匀的柯勒照明系统。

主要特点：

• 支持明场

• 支持暗场

• 支持偏光

• 支持荧光

• 支持微分干涉照明

• 内壁采用吸光涂层，减少杂光干扰

• 高亮度或低亮度下均可实现真色彩成像

多种物镜配置

G8 可根据不同材料和检测需求配置多种物镜。

资料中列出的物镜包括：

• 标配长工作距离半平场复消色差物镜

• 明场 / 暗场共用物镜

• LMPLFL 系列

• LMPLAPO 系列

• LMPLEP1 系列

• LM95PLAPO100

其中 LM95PLAPO100 的工作距离可达 13 mm。

大行程载物台

G8 配备 80 × 50 mm 超大行程载物台。

并采用符合人体工程学的：

• 载物台旋钮

• 调焦旋钮

针对特殊样品，还可定制载物台附件。

五孔编码物镜转换器

G8 标配五孔编码物镜转换器。

可进一步与图像分析软件联动，实现：

• 记录当前物镜位置

• 记录照明强度

• 软件识别物镜

• 图像倍率自动匹配

• 降低重复设置操作

软件自动识别物镜

PDF 第 4 页展示的软件界面支持：

• 软件主动识别物镜

• 切换物镜时自动切换比例尺

便于后续进行图像测量、材料分析和数字化记录。

典型应用

PDF 第 4 页展示了 G8 在多种材料和工业检测场景中的应用，包括：

• 偏振光下的药物粉末

• 铝合金熔深测量

• 电容爬锡高度检测

• OLED 光刻胶材料观察

• 金相组织分析

• 岩相分析

• 半导体检测

• 显示屏缺陷检测

• 锅球 3D 形貌观察

产品核心优势

01｜高清金相成像
适合材料组织、晶粒及表面结构观察。

02｜智能光强管理
不同倍率切换时自动匹配照明亮度。

03｜实时全景拼接
扩大有效观察范围，适合大尺寸样品。

04｜实时景深扩展
对不同高度焦平面进行融合，获得超景深图像。

05｜多模式照明
覆盖明场、暗场、偏光、荧光及微分干涉。

06｜80×50 mm 大行程载物台
便于大范围样品移动与定位。

07｜编码物镜转换器
支持硬件状态记录与软件联动。

08｜数字分析功能
支持物镜识别、比例尺自动匹配及图像分析。
